Estructuras condicionales
Explicamos las distintas estructuras poniendo ejemplos tanto en diagrama de flujo como en pseudocódigo.
http://io.desarrolloweb.com/delivery/lg.php?bannerid=5&campaignid=2&zoneid=1&loc=http%3A%2F%2Fwww.desarrolloweb.com%2Farticulos%2F2225.php&referer=https%3A%2F%2Fwww.google.com.co%2F&cb=575a8236b1
Las estructuras condicionales comparan una variable contra otro(s) valor (es), para que en base al resultado de esta comparación, se siga un curso de acción dentro del programa. Cabe mencionar que la comparación se puede hacer contra otra variable o contra una constante, según se necesite. Existen tres tipos básicos, las simples, las dobles y las múltiples.

Simples:

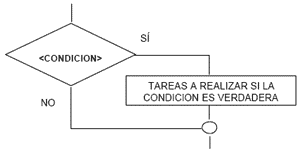

Las estructuras condicionales simples se les conoce como “Tomas de decisión”. Estas tomas de decisión tienen la siguiente forma:

                                                                               diagrama de flujo:
 pseudocodigo :




Dobles:

Las estructuras condicionales dobles permiten elegir entre dos opciones o alternativas posibles en función del cumplimiento o no de una determinada condición. Se representa de la siguiente forma:
_ pseudocodigo:                                                  _diagrama de flujo:


Dónde:
Si: Indica el comando de comparación
Condición: Indica la condición a evaluar
Entonces: Precede a las acciones a realizar cuando se cumple la condición
Instrucción(es): Son las acciones a realizar cuando se cumple o no la condición
si no: Precede a las acciones a realizar cuando no se cumple la condición
Dependiendo de si la comparación es cierta o falsa, se pueden realizar una o más acciones.

Múltiples:

Las estructuras de comparación múltiples, son tomas de decisión especializada que permiten comparar una variable contra distinta posibles resultados, ejecutando para cada caso una serie de instrucciones específicas. La forma común es la siguiente:
_Pseudocodigo :                                                  _ diagrama de flujo:


Múltiples (En caso de):
Las estructuras de comparación múltiples, es una toma de decisión especializada que permiten evaluar una variable con distintos posibles resultados, ejecutando para cada caso una serie de instrucciones específicas. La forma es la siguiente:

Pseudocodigo:                                       _Diagrama de flujo:


 Veamos algunos ejemplos donde se aplique todo lo anterior:
Realizar un algoritmo en donde se pide la edad del usuario; si es mayor de edad debe aparecer un mensaje indicándolo. Expresarlo en Pseudocódigo y Diagrama de flujos.

Pseudocodigo:                                       _Diagrama de flujo:


Se pide leer tres notas del alumno, calcular su definitiva en un rango de 0-5 y enviar un mensaje donde diga si el alumno aprobó o reprobó el curso. Exprese el algoritmo usando Pseudocódigo y diagrama de flujos.

Pseudocódigo:
INICIO
   Not1, Not2, Not 3: REAL
   Def: REAL
   LEA Nota1, Nota2, Nota3
   Def ß (Not1 + Not2 + Not3) /3
   Si Def < 3 entonces
      Escriba “Reprobó el curso”
   Sino
      Escriba “Aprobó el curso”
   Fin-Si
FIN

diagrama de flujo:

Se desea escribir un algoritmo que pida la altura de una persona, si la altura es menor o igual a 150 cm envíe el mensaje: “Persona de altura baja”; si la altura está entre 151 y 170 escriba el mensaje: “Persona de altura media” y si la altura es mayor al 171 escriba el mensaje: “Persona alta”. Exprese el algoritmo usando Pseudocódigo y diagrama de flujos.

Pseudocódigo:

INICIO
   Altura: ENTERO
   ESCRIBA “Cuál es tu altura? ”
   LEA Altura
   Si Altura <=150 entonces
      ESCRIBA “persona de altura baja”
   Sino
      Si Altura <=170 entonces
         ESCRIBA “persona de altura media”
      Sino
         Si Altura>170 ENTONCES
            ESCRIBA “persona alta”
         Fin-Si
      Fin-Si
   Fin-Si
FIN

¡Es importante ser ordenado en el código que se escribe!

diagrama de flujo:

Dado un numero entre 1 y 7 escriba su correspondiente día de la semana así:
1- Lunes 2- Martes 3- Miércoles 4- Jueves 5- Viernes 6- Sábado 7- Domingo
Exprese el algoritmo usando Pseudocódigo y diagrama de flujos.

Pseudocódigo:

INICIO
   Dia: ENTERO
   ESCRIBA “Diga un número para escribir su día”
   LEA Dia
   En-caso-de Dia haga
      Caso 1: ESCRIBA “Lunes”
      Caso 2: ESCRIBA “Martes”
      Caso 3: ESCRIBA “Miércoles”
      Caso 4: ESCRIBA “Jueves”
      Caso 5: ESCRIBA “Viernes”
      Caso 6: ESCRIBA “Sábado”
      Caso 7: ESCRIBA “Domingo”
     SINO: ESCRIBA “Escribió un numero fuera del rango 1-7”
   Fin-Caso
FIN


diagrama de flujo:


Introducción a los condicionales
